5. СТРАТЕГИЯ ИСПОЛЬЗОВАНИЯ ЦСК "КВАНТ"

НА МЕСТНЫХ СЕТЯХ СВЯЗИ

5.1. Основные возможности сетеобразования ЦСК "Квант"

Применение цифровой системы коммутации "Квант" на действующей аналоговой или аналого-цифровой сети связи обеспечивает её плавный переход к синхронной цифровой сети методом "наложения" или "цифровых островов". При этом стык распределенной территориально ЦСК "Квант" с существующим аналоговым окружением рекомендуется выполнять только на верхнем уровне иерархии системы, т.е. ее опорным оборудованием, через которое доступ к аналоговой сети будет возможен для всех выносных коммутационных модулей. Основные возможности сетеобразования, обеспечиваемые системой, сводятся к следующему:

Максимально допустимое число направлений внешней связи в ЦСК "Квант" ограничивается лишь технически возможным для конкретной конфигурации системы числом подключаемых линейных трактов.

Во внешних направлениях связи рекомендуется использовать цифровые типы СЛ, но возможны и физические или уплотненные СП с ЧРК линии. И цифровые, и аналоговые СЛ могут быть одностороннего или двустороннего действия, а также общими для местной и междугородной связи. Для них применимы любые стандартные способы обмена линейными управляющими сигналами.

Топология фрагментов сети, построенных на оборудовании системы "Квант", может быть практически любой: радиальной, радиально-узловой, полносвязной, кольцевой, древовидной, цепной и смешанной, с участками разных топологических структур. Для каждого направления связи допустимо использование обходных направлений при занятости основного пучка.

Для аналоговых АТС, не имеющих оборудования АОН, связь к АМТС может устанавливаться через транзитную станцию (например, через ЦС или СПУ сельской сети) системы "Квант" с набором собственного номера. Далее по сигналу "запрос АОН" транзитная станция выдает этот номер на АМТС.

Каждая станция ЦСК "Квант" может иметь любую требуемую емкость в диапазоне 100...30000 АЛ и предусматривает для снижения затрат на АЛ двуступенчатую иерархию выносных модулей: опорное оборудование - выносной коммутационный модуль - выносной абонентский модуль. Станции емкостью до 128 и до 256 номеров целесообразно образовывать с помощью ВАМ типа АТС-100 и АТС-20 соответственно.

Допустимо использование ЛТ 1024 или трехпроводных ФСЛ. Выносной модуль типа АТС-100 (АТС-200) способен также автономно функционировать вне системы коммутации "Квант" в качестве АТС малой емкости, подключаемой к существующим АТС либо по СЛ, либо по АЛ с серийным исканием при входящей связи. Взаимодействие с АТС других систем возможно с использованием многочастотного или декадного кода.

Техническое обслуживание и эксплуатация каждой имеющейся на сети цифровой системы коммутации "Квант" выполняются централизованно из модуля технической эксплуатации (МТЭ) опорного оборудования системы.

Перечисленные возможности сетеобразования позволяют эффективно использовать АТС системы "Квант" для развития и цифровизации сельских, городских и ведомственных сетей связи. Планируемое дальнейшее совершенствование системы обеспечит ее применимость на междугородных сетях и на ЦСИО.

Основные варианты организации связи с существующими типами АТС по цифровым и по аналоговым СЛ представлены соответственно на рис. 5.1 и рис.5.2.

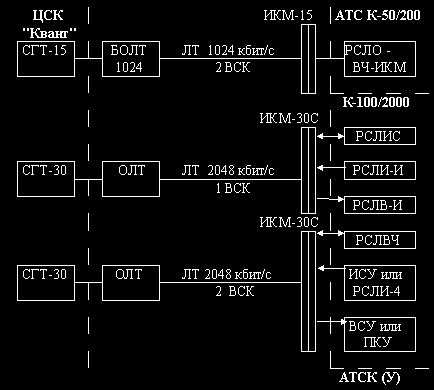

Рис. 5.1. Варианты связи с существующими типами АТС по цифровым СЛ

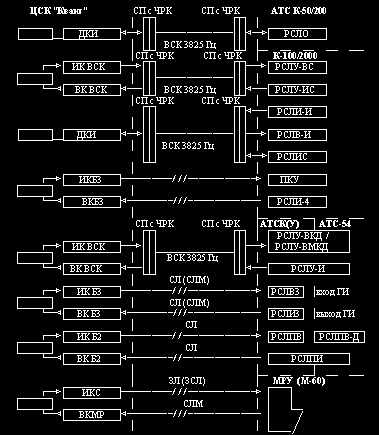

Рис. 5.2. Варианты связи с существующими типами АТС по аналоговым СЛ.

5.2. Стратегия реконструкции телефонных сетей сельских административныхрайонов на базе ЦСК "Квант"

Общемировые тенденции эволюции сетей связи свидетельствуют о неизбежности их трансформации в цифровые. Поэтому развитие сетей сельских административных районов должно осущестляться исключительно на цифровом оборудовании - в противном случае соответствующие капиталовложения можно охарактеризовать не как инвестиции, а как затраты.

Установку аналоговых блоков можно допускать лишь при дооборудовании временно сохраняемых на сети существующих аналоговых АТС и систем передачи. В процессе реконструкции конкретной сети рекомендуется использовать только однотипное коммутационное оборудование, что снимает проблемы совместимости, упрощает и удешевляет эксплуатацию и подготовку кадров. В этом плане применение цифровой системы коммутации "Квант" является предпочтительным в сравнении со многими другими типами коммутационного оборудования. Достигаемые при этом основные преимущества сводятся к следующим:

• обеспечивается охват одной ЦСК "Квант" одновременно всех уровней иерархии сети сельского административного района;

• предоставляется одинаковые уровень и качество обслуживания всем абонентам ЦСК "Квант" , независимо от места их доступа к сети;

• централизуется техническое обслуживание и эксплуатация всего установленного на сети оборудования "Квант";

• сохраняется возможность дальнейшего развития устанавливаемых на сети станций "Квант" на базе последних модификаций оборудования и программного обеспечения, гарантируемая конструктивной, схемной и программной совместимостью всех системных разработок и обеспечивающая в перспективе надежную основу трансформации сети электросвязи сельского административного района в ЦСИО при относительно небольших капиталовложениях.

На практике возможны разные варианты внедрения оборудования системы "Квант" в САР, в том числе локальное использование в качестве отдельных станций или применение только на определенном уровне иерархии сети. Однако реализация перечисленных выше преимуществ системы требуеткомплексной поэтапной реконструкции всей сети САР на основе цифровой системы коммутации"Квант". В процессе этой реконструкции целесообразно модернизировать и топологическую структуру сети, образуя цифровые кольцевые участки там, где возможно и экономически выгодно. Это позволит существенно повысить живучесть и пропускную способность сети при сравнительно незначительном увеличении общей протяженности линейных сооружений, а иногда даже при её снижении в сравнении с традиционной структурой сети - полносвязной в райцентре и радиальной в сельской местности.

Реконструкцию сети электросвязи сельского административного района следует начинать с построения в райцентре опорно-транзитной (ОПТС) или транзитной (ТС) станции системы "Квант", выполняющей роль ЦС или УСП соответственно, а также, при наличии РАТС, роль коммутационного узла ЗСЛ и УВСМ. Часто на этом этапе целесообразно сохранять существующую координатную или даже декадно-шаговую ЦС (УСП), в которую остаются включенными те направления связи, где отсутствуют цифровые системы передачи (ЦСП). На новую ЦС "Квант" обязательно переключаются от “старой” ЦС все цифровизованные пучки СЛ, направление к зоновой АМТС и пучки ЗСЛ и СЛМ от РАТС райцентра. Демонтируемое при этом на стороне ЦС "Квант" оборудование ЦСП переключаемых пучков должно использоваться для цифровизации в первую очередь ЗСЛ и СЛМ к РАТС.

На следующих этапах реконструкции сети на базе выносных модулейустановленной ЦСК "Квант" создаются новые станции и постепенно заменяются изношенные электромеханические АТС. Одновременно цифровизуется первичная сеть района и все цифровизованные пучки переключаются на ЦС "Квант". Выносные модули системы по возможности включаются в кольцевые структуры. Конкретное содержание и временная последовательность этих этапов определяются реальными потребностями увеличения номерной ёмкости и развития спектра предоставляемых услуг связи, а также состоянием существующей сети и финансовыми возможностями администрации связи.

Следование изложенным выше основным принципам внедрения ЦСК "Квант" в САР гарантирует:

• плавный и экономичный переход к цифровой сети, а в перспективе и к ЦСИО;

• предоставление улучшенного качества и расширенного ассортимента услуг связи в первую очередь абонентам райцентра;

• немедленное улучшение качества междугородной связи для всех абонентов района;

• наличие не более двух (как правило, одного) переходов аналог-цифра-аналог на любом этапе реконструкции сети и при любых соединениях в пределах сети электросвязи сельского административного района;

• повышение живучести сети.

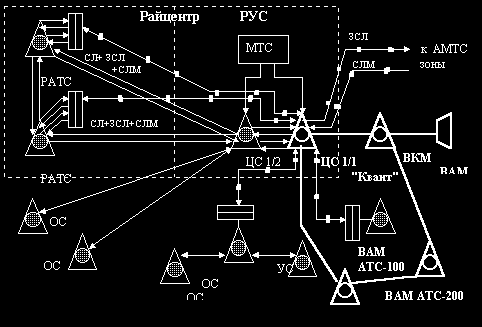

Пример реконструкции сети САР на базе ЦСК "Квант" представлен на рис.5.3. Цифровые СЛ выделены жирными точками. На начальном этапе предполагается сохранение всех существующих линейных сооружений и электромеханических АТС, включая “старую” ЦС. Добавляемые линейные сооружения и коммутационное оборудование показаны на рис.5.3.б жирно. На устанавливаемую ЦС "Квант" переключены все цифровизованные и все междугородные направления связи. Демонтируемое при этом в районном узле связи (РУС) оборудование ЦСП используется на РАТС райцентра для цифровизации направлений к ЦС "Квант". В отдельных сельских населенных пунктах устанавливаются выносные модули системы "Квант", образующие наложенную цифровую сеть сельского административного района кольцевой структуры (с ответвлением ВАМ). Стык цифровой и аналоговой части сети обеспечивает опорное оборудование цифровая система коммутации "Квант" (ЦС 1/1), при этом в данном примере отсутствуют варианты соединений с двумя и более преобразованиями аналог-цифра-аналог в разговорном тракте. Выносные модули, входящие в кольцо, автономно управляют обработкой вызовов, устанавливая соединение преимущественно по кратчайшей стороне кольца и лишь при ее повреждении или занятости всех каналов используя более длинную сторону. Промежуточные модули кольца автоматически проключают транзитные соединения, взаимодействуя друг с другом и с опорным оборудованием по внутрисистемным сигнальным каналам, организованным в шестнадцатых КИ соответствующих линейных трактов. Для абонентов тех существующих аналоговых сельских АТС, которые не имеют АОН, но переключены на “новую” ЦС "Квант", появляется возможность исходящей связи к АМТС с набором собственного номера.

Б. Начальный этап реконструкции

5.3. Особенности развития ГТС на оборудовании ЦСК "Квант"

Как и на сетях САР, на ГТС возможны разные варианты использования цифровой системы коммутации "Квант", но полная реализация преимуществ системы предполагает образование на базе её оборудования цифровой наложенной сети. Такую ГТС надо строить так, чтобы в любых разговорных трактах происходило не более одного преобразования “аналог-цифра-аналог”, поэтому связи между абонентами внутри каждой части сети - существующей аналоговой и наложенной цифровой - должны проключаться в собственных границах. При этом наложенная сеть должна иметь минимальное количество мест стыка с аналоговой, а на каждой аналоговой РАТС достаточно, как правило, предусмотреть только одно направление связи к наложенной сети, что позволяет развивать последнюю без существенного воздействия на сохраняемое электромеханическое оборудование. В создаваемую на базе системы коммутации "Квант" наложенную сеть могут включаться и цифровые станции других систем - как уже имеющиеся на ГТС, так и вновь устанавливаемые. Для облегчения централизованного управления ресурсами наложенной сети, её эксплуатацией и техническим обслуживанием целесообразно ограничить количество используемых систем коммутационного оборудования (оптимальный вариант - сеть только на ЦСК "Квант").

Основное оборудование и ВКМ системы "Квант" могут использоваться на наложенной сети в качестве опорных (ОПС), транзитных (ТС) и опорно-транзитных станций (ОПТС). Все ОПС, ТС и ОПТС "Квант" должны иметь друг с другом связи без транзита через станции других систем - в противном случае резко усложнится автоматизация их эксплуатации и техобслуживания. Вынесенные абонентские модули (АТС-100, АТС-200) и вынесенные коммутационные модули сравнительно небольшой ёмкости (порядка 500...2000 АЛ) могут использоваться в качестве абонентских концентраторов и подстанций с целью приближения оборудования к абонентам и уменьшения общей протяженности АЛ. Их применение особенно эффективно в городских микрорайонах с низкой плотностью населения (места малоэтажной застройки, пригороды, садово-парковые зоны и т.п.). Во многих случаях целесообразно включать выносные модули системы "Квант" в зону обслуживания существующих декадно-шаговых и координатных АТС, в том числе непосредственно в их помещения. Это позволяет предоставить качественную связь и широкий ассортимент дополнительных услуг группам платежеспособных абонентов делового сектора, а в дальнейшей перспективе демонтировать электромеханическую АТС, переключив её абонентов на соответственно наращиваемый модуль системы "Квант". Программные средства системы разрешают сохранить прежнюю нумерацию переключаемых абонентов, независимую от нумерации собственных абонентов.

Стык наложенной сети с существующей аналоговой рекомендуется осуществлять по цифровым СЛ. Все вновь образуемые пучки СЛ должны быть только цифровыми. При строительстве станции "Квант" на месте демонтируемой электромеханической АТС могут временно использоваться имеющиеся АСЛ, если их цифровизация оказывается заметно дороже установки блоков сопряжения с АСЛ.

Не рекомендуется включение аналоговых учрежденческо-производственных АТС в станции системы "Квант", поскольку это зачастую удорожает оборудование последних и может привести к дополнительному преобразованию “аналог-цифра-аналог” в некоторых разговорных трактах. Альтернативой в этом случае является создание учрежденческо-производственных АТС на базе выносных модулей системы "Квант", либо образование виртуальной УПАТС путем предоставления соответствующим абонентам услуги “группа общих интересов Центрекс” (см. раздел 1).

Рекомендуемая последовательность внедрения ЦСК "Квант" на ГТС сводится к следующему:

• Первая устанавливаемая станция системы "Квант" с функциями ОПС может включаться в сеть на правах обычной РАТС, либо, при наличии на ГТС существующих цифровых АТС других типов, входить как ОПС в цифровой узловой район сети.

• Для уменьшения затрат на сеть АЛ в зону обслуживания ОПС "Квант" и, возможно, в зоны обслуживания (или в помещения) близлежащих аналоговых РАТС выносятся абонентские и/или комутационные модули: ВАМ, АТС-100, АТС-200, ВКМ малой и средней ёмкости (порядка 500...2000АЛ).

• На следующих этапах в соответствии с реальными потребностями сети создаются новые ОПС системы "Квант", в том числе и путем дооборудования ранее установленных выносных коммутационных модулей малой ёмкости; при этом опорная станция "Квант" , установленная на сети первой, переводится в ранг опорно-транзитной станции и обеспечивает для новых ОПС стык с аналоговой сетью, а её модулю технической эксплуатации придаются полномасштабные функции ЦТЭ наложенной сети. Топология соединений ОПС с ОПТС и между собой должна выбираться с учетом конкретных местных условий, в том числе и возможности использовать существующие линейные сооружения сети, но в общем предпочтение рекомендуется отдавать экономичным и живучим кольцевым структурам. По мере развития наложенной сети и территориального распространения её по городу целесообразно придать функции моста от цифровой сети к аналоговой нескольким транзитным станциям "Квант". В абонентской нумерации наложенную сеть следует выделить как отдельный узловой район, ёмкость которого в перспективе может существенно превысить обычно подразумеваемый стотысячный рубеж. Соответственно этому организуются и связи с аналоговой частью ГТС, в которую цифровые ОПТС или ТС включаются в роли станций, объединяющих функции УВС, УВСМ, УИС и коммутационного узла ЗСЛ (в том числе и на ГТС без узлообразования).

5.4. Особенности использования ЦСК "Квант" на ведомственных телефонных сетях

Ведомственные телефонные сети (ВТС) обычно имеют радиальное, радиально-узловое или древовидное построение и в целом их структуру можно рассматривать как частный случай топологии, характерной для сети электросвязи сельского административного района. Поэтому общие положения и рекомендации по сетям САР справедливы и в случае применения цифровой системы коммутации "Квант" на ВТС. Вместе с тем существует ряд специфических особенностей ВТС:

• взаимодействие с одной или с разными местными сетями общего пользования на разных уровнях иерархии ВТС в случае размещения её станций в нескольких населенных пунктах разных административных территорий; при этом не исключен и доступ ВТС к нескольким АМТС;

• возможное наличие на ВТС собственной междугородной станции для обеспечения взаимосвязи с другими ВТС;

• возможное наличие повышенных требований к обеспечению надежности, что выражается в необходимости предусматривать резервные линейные тракты, резервные и обходные направления связи;

• существенно больший, чем на сетях общего пользования, разнобой типов оборудования, усложняющий проблемы межстанционного взаимодействия и централизации обслуживания;

• возможное наличие приоритетной системы предоставления услуг, требующее введения ограничений и приоритетов в пользовании связью для отдельных абонентов или их групп;

• потребность в предоставлении определенным абонентам услуг ЦСИО и расширенного спектра ДВО, в том числе и программно-аппаратных (типа конференц-связи, поисковой и громкоговорящей связи, записи сообщений на магнитный носитель и т.п.).

Возможности цифровой системы коммутации "Квант" позволяют достаточно полно учесть указанную специфику ВТС, а общие принципы внедрения системы на конкретной сети не отличаются от изложенных выше.
